Geofennel TN 20 - lať pro rotační lasery s délkou 2.4 m

TN 20 je lať určená speciálně pro použití s rotačními lasery a dodává se s červeným nylonovým transportním pouzdrem.

- maximální délka 2.4m
- délka ve složeném stavu 1.32m
- lehká a pevná hliníková teleskopická konstrukce
- přední strana všech dílů má mm dělení

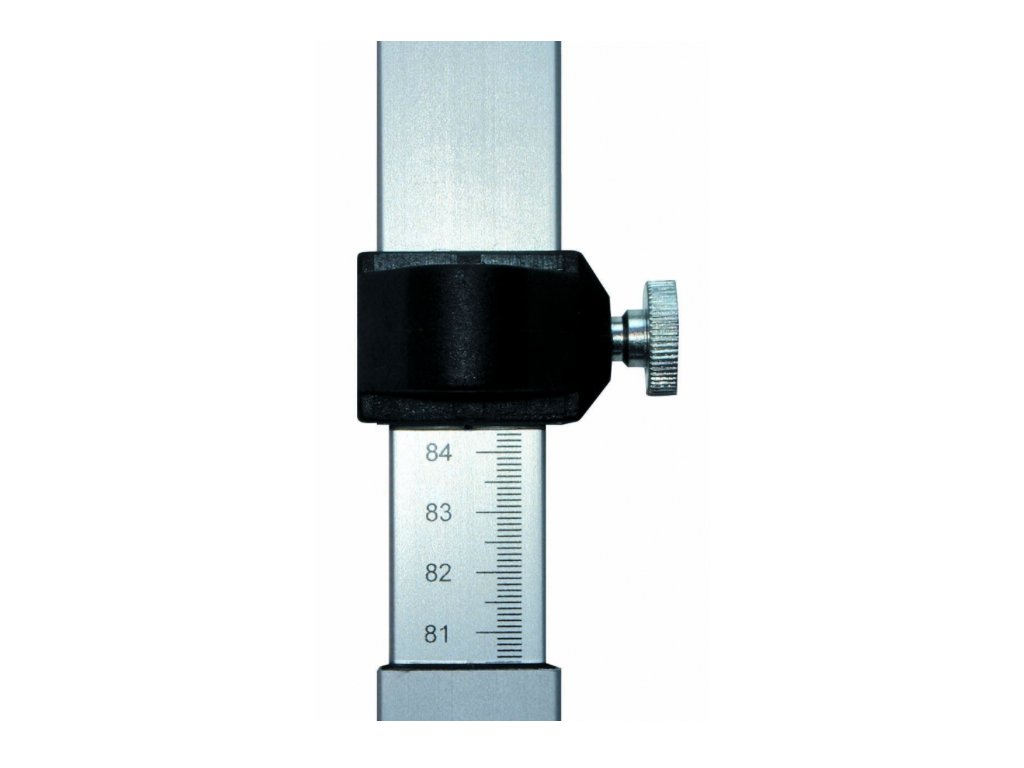

- spodní posuvná část pro nastavení počátku měření
- odečet kladné nebo záporné hodnoty
- včetně nastavitelného držáku pro přijímač laserového paprsku
- včetně libely transportního pouzdra
- kompletně rozebíratelná = možnost výměny všech dílů
- ideální pro použití s rotačními lasery
- kompletně rozebiratelná = všechnu díly skladem
- váha 0.9 kg
- průměr hliníkové části 30 x 20 mm
- průměr oranžového běžce 40 x 29 mm

Popis použití:

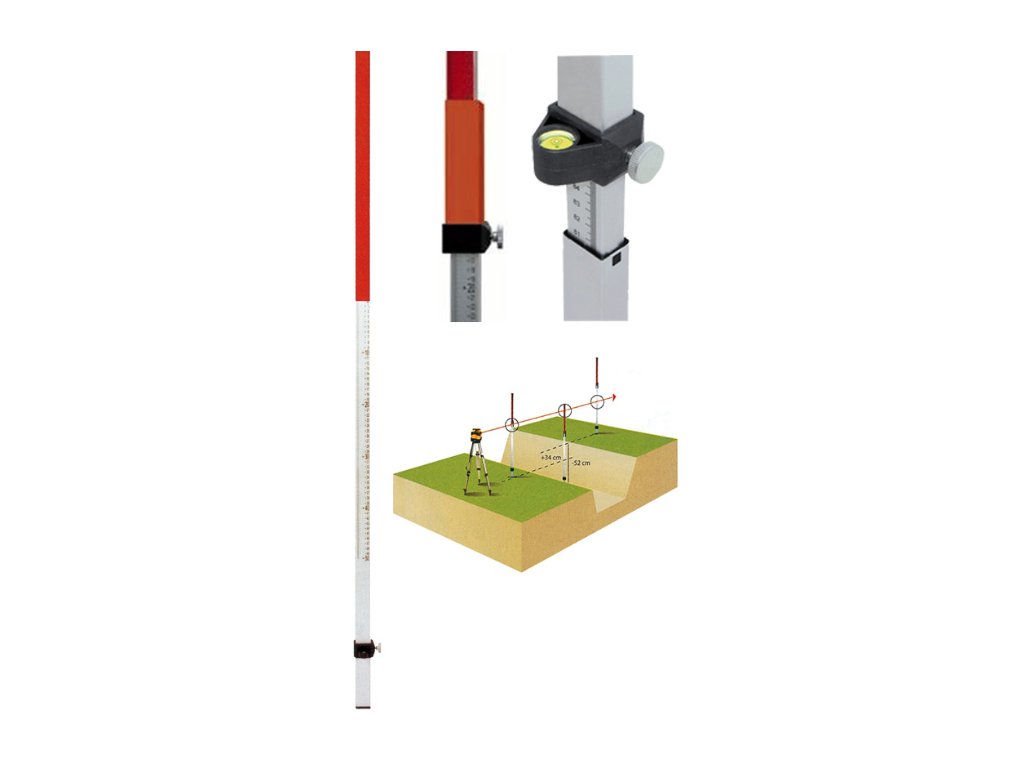

Pomocí držáku přijímače připevněte přijímač laserového paprsku (např. FR 45) na oranžový běžec, který je součastí latě TN 20 tak, aby vodorovný zobáček (ryska) na držáku přijímače byla zárovnána s vrchní hranou oranžového běžce.

Pohybem běžce na lati nastavte rysku držáku na rozhraní stupnice červená a bílá.

Umístěte laser do požadované výšky a zapněte jej.

Zároveň zapněte také přijímač připevněný k lati TN 20.

Povolte spodní šroub na lati (u krabicové libely) a vysuňte lať do požadované výšky dle šipek znázorněných na přijímači laserové paprsku nahoru nebo dolů tak, až se na přijímači ukáže pouze vodorovná ryska nebo přijímač vydává nepřetržitý zvukový signál.

Tímto jste nastavili základní vodorovnou výškovou rovinu.

Přesuňte se s latí na další bod a posunem oranžového běžce s přijímačem zjistíte okamžitě výškový rozdíl mezi původním místem měření a tímto novým. Šipky na přijímači Vás automaticky navedou do požadované výšky (nahoru nebo dolu).

Výškový rozdíl zjistíte na červené (záporná čísla) nebo bílé (kladná čísla) stupnici latě TN 20.
